取扱商品
橋梁・構造物・点検用カメラシステム
ＤＳカメラⅡ
-
特徴

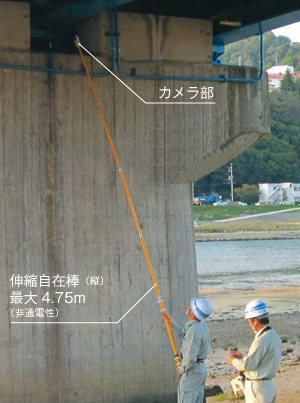

・伸縮自在棒の先端部に、カメラを連結し、様々な角度から対象物を点検できます。
・カメラは照明用LEDを装備しているので、 暗い場所での撮影も可能。
・伸縮自在棒（縦）は、最大伸長時で4.75m伸ばすことができます。高所の点検対象物は先端のカメラで接写し、 手元のタブレットPCにて確認。 -
-
効果
◎保守作業の効率化に貢献
事前調査・確認を行うことにより、作業ロスを大幅に軽減します。
◎人身事故を未然に予防
人が潜入する前に、危険物や不審物を発見し安全な作業を実施できます。 -
活用例
・トンネル内部の調査
・コンクリートクラック調査
・高所付帯設備等の点検調査
・橋脚・橋桁等の調査
・5～6ｍまでの高所調査 ・構造物の状態把握
・マンホール内部の探索 ・配管内部の状態把握
・異物、危険物探索
※酸欠等のトラブルから生命を守ります。
その他
・車両底部の調査
・破損状況などの確認
・不審物調査、探索
・災害での探索
・倒壊危険家屋の調査等
・天災時の行方不明者等の捜査
・イベント、公衆エリア等の雑踏時警備等
製品情報
※仕様は予告なく変更する場合があります。
＜カメラ部仕様＞
| 項目 | 詳細 |
|---|---|
| 撮像素子(有効画素数) | 1/2.45型Exmor CMOS搭載 |
| 出力画素数(HXV)(静止画) | 1,920x1,080(207万画素) |
| フレームレート | 30.0fps/25.0fps |
| 最低被写体照度 | 6ルクス |
| 画角(静止画) | 水平：58° 垂直：42° |
| レンズ | 単焦点レンズ(f=5.3mm) F2.8(固定) |
| 映像出力方式 | CMOS出力 |
| 主な機能 | 自動露光モード, フォーカスシステム, 手ブレ補正, ノイズリダクション(3D) |
| カメラモジュール | モジュールアプリ |
| 電源電圧 | DC5V(パソコンからのUSBバスパワー) |
| 外形寸法(WxΦH) | 116mm X 48mm |
| 質量 | 250g |
＜コントロールPC仕様＞
| 項目 | 詳細 |
|---|---|
| 接続ケーブル | USB2.0ケーブル5m、7m(T字バー用)、2m(直線バー用) |
| タブレット | Surface Pro 4 |
| CPU | Intel Core m3 |
| OS | Windows 10 Pro 64bit |
| メモリ | 4GB |
| ハードディスク | 128GB |
| ディスプレイ | 12.3型 (2,736 x 1,824) |
| 質量 | 766g |
| 寸法 | 292 x 201.4 x 8.45mm |
| パソコンビューアソフト | ビューアアプリ |
＜伸縮自在棒仕様＞ ※伸縮自在棒のみの販売も承ります。
| 項目 | 詳細 |
|---|---|
| 材質 | 非通電性グラスファイバー |
| 伸長時 | 縦/4,500mm 横/3,600mm(カメラ先端部まで) |
| 収納時 | 1,200mm (カメラ先端部まで) |
| 継数 | 5段 |
| 重量 | 3.6kg (カメラ部重量含む) |
【カタログ】 橋梁・構造物・点検用カメラシステム『ＤＳカメラⅡ』 （PDF形式：8.63MB）
【取扱説明書】ＤＳカメラⅡ取扱説明書 （PDF形式：2.92MB）
【その他】点検要領の関係法令及び指針 （PDF形式：195KB）
